上海三林項目

       三林萬業（上海）企業集團有限公司的超長距離管狀帶式輸送機系統，項目地點位于印度尼西亞?wèn)|北部的北馬魯古省蘇拉群島縣塔里阿布島西部地區，該輸送機系統由兩條管狀帶式輸送機塔接組成，PC1管狀帶式輸送機單機長3641.790m，PC2管狀帶式輸送機單機長度8231.315m。

       A.PC1管狀帶式輸送機連續下運高度達到360.345m，總下運高度達到353.809m，正常運行時為發電工況。

       B.PC2管狀帶式輸送機單機長度8231.315m。

       C.PC2管狀帶式輸送機在水平布置上采用了多個小轉彎半徑、大角度、連續S形水平轉彎，其中，有一段連續S形水平轉彎角度為：36度+69.56度+42.66度，最小轉彎半徑只有300m，而且相鄰水平轉彎之間的直線段不到9.5m。本條管帶機的水平轉彎共12個，轉彎總角度達到330°，立面轉彎共25個。

       D.由于此項目安裝地點雨量多且大，紫外線強，腐蝕性強。兩條管帶機全程采用遮住走道的防雨罩結構，有效的保護托輥和膠帶，方便巡檢人員。

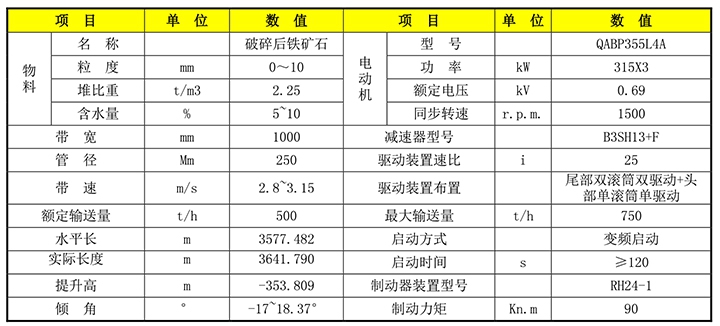

技術參數

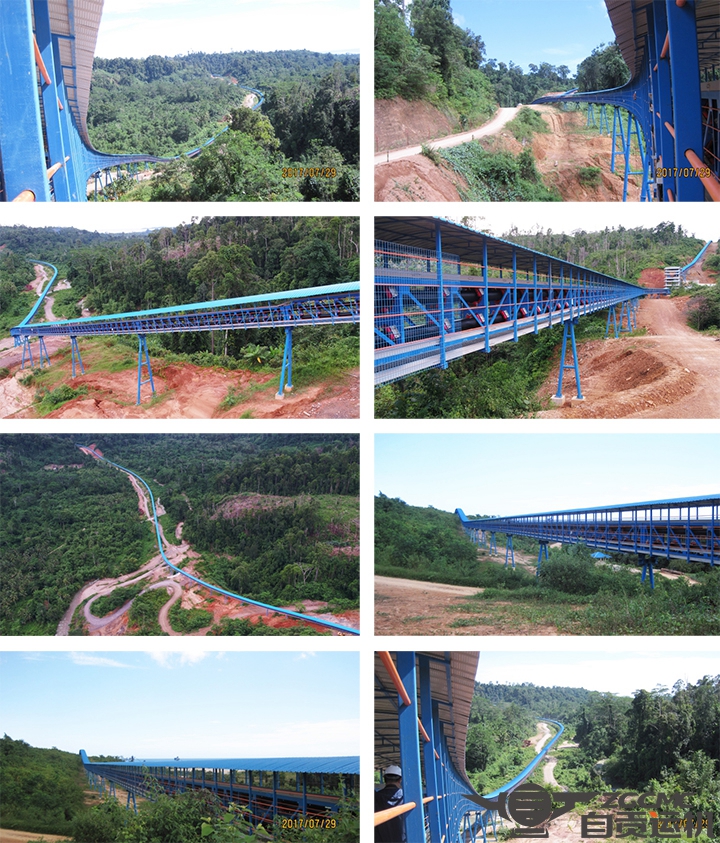

現場圖片
